概要

以下のような画像の中に描かれた赤い線を画像処理で抽出する。
さらに、抽出した赤い線の座標値をcsvファイルへ出力する。
複数枚の画像を連続的に処理するフォルダ処理を行う。

開発環境

OS : Windows10 64bit
OpenCV :
IDE : Spyder

処理内容

#ライブラリのインポート
import numpy as np
from matplotlib import pyplot as plt
import os
import skimage
from skimage import io
from tqdm import tqdm
import glob
import cv2
import csv

#入力する画像ファイルのディレクトリ、結果出力先のディレクトリを指定
#rootフォルダ - 「data」フォルダ - 「image」フォルダ内にある画像を処理する。
#rootフォルダ - 「data」フォルダ - 「result」フォルダ内へ結果出力する
#rootフォルダとは、.pyがある階層のこと
path="data/"
input_dir="image"
output_dir="result"

#ファイルパスを結合してフルパスを作成
all_files=glob.glob(os.path.join(path,input_dir,"**/*.*"),recursive=True)

#追記型でcsvファイルを作成
csvfile = open("np_csv_test.csv", "w")

#ループ処理の開始
#ループ処理内は、インデントを入れること!
for i,filepath in tqdm(enumerate(all_files)):

    #画像の読み込み
    src = cv2.imread(filepath)

    #抽出する赤色の範囲の定義
    #lower = (0, 0, 200)
    #upper = (50, 50, 255)
    #OpenCV の画像のチャンネルは BGR の順番なので、lower, upper も青、緑、赤の順で指定することに注意
    #適宜数値を変更してください。
    dst = cv2.inRange(src, (0, 0, 200), (50, 50, 255))

    #赤線を抽出した画像をbmpファイルとして保存する。
    #スクリプトファイルと同階層に保存されます。

    #finenameから「画像ファイル名.bmp」を抽出する
    filename = filepath.rsplit("\\")[1]
    #出力する画像ファイルのフルパスを作成する
    outputimage = path + output_dir +"/" + "Extracted_redline_" + filename
    cv2.imwrite(outputimage, dst)

    #赤線の座標値(x,y)を求める
    #<メモ>np.where() を使う。
    #返り値は Y座標、X座標で別れているので、np.dstack()で結合している
    #indices = np.dstack(np.where(dst == 255)) #これはエラーになる
    indices = np.where(dst == 255) #Y,Xの順で出力されるのでエクセルでグラフを作成する場合は注意

    #座標データindicesの出力
    #スクリプトファイルと同階層に保存されます。
    #画像1枚に対して、csv1個が生成される・・・。
    outputcsv = path + output_dir +"/" + "result.csv";

    #結果csv出力のためにいろいろ準備
    #実行のたびに、csvファイルに上書きされるので注意してください。
    y = indices[0]
    y1 = y.reshape(1, y.size)
    x = indices[1]
    x1 = x.reshape(1, x.size)
    axis = np.arange(x.size)
    axis = axis.reshape(1, axis.size)
    with open(outputcsv, 'ab') as f:
        np.savetxt(f, filepath.rsplit("\\"), fmt="%s", delimiter = ",")
        np.savetxt(f, axis, fmt="%.0d", delimiter = ",")
        np.savetxt(f, x1, fmt="%.0d", delimiter = ",")
        np.savetxt(f, y1, fmt="%.0d", delimiter = ",")

#csvファイルのクローズ
csvfile.close()

処理結果

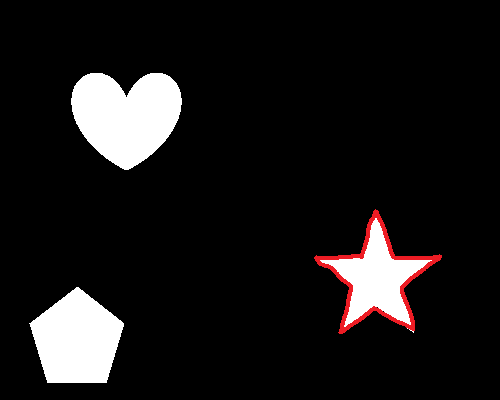

入力画像

ハート、星型、五角形の形に赤い線が描かれている画像を処理してみます。

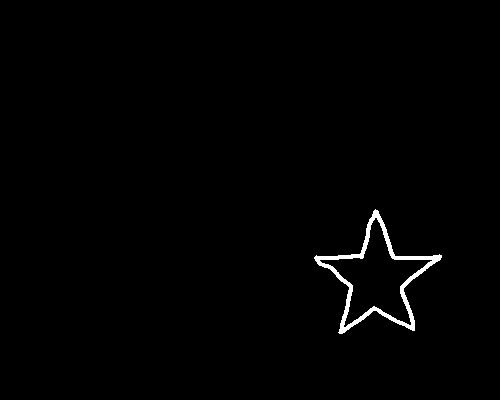

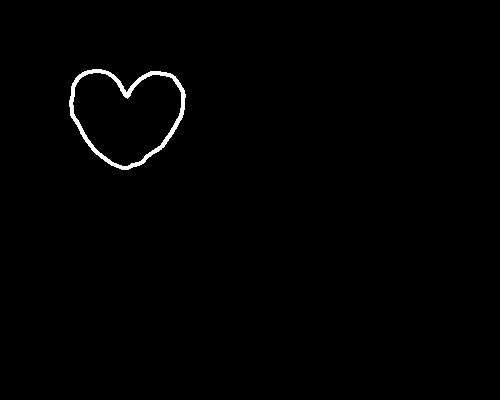

抽出結果

ハート、星型、五角形の形に書かれた赤い線が抽出できています。

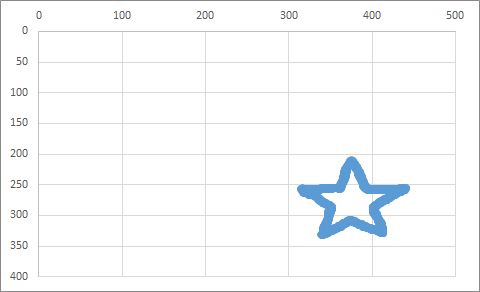

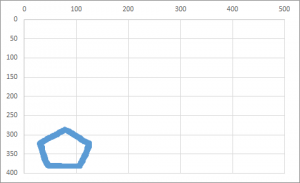

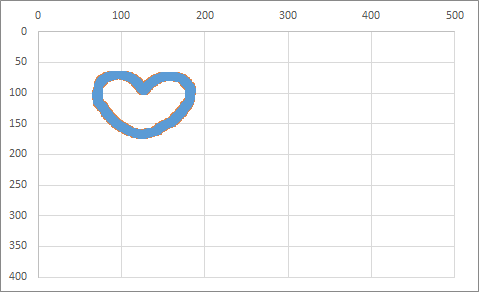

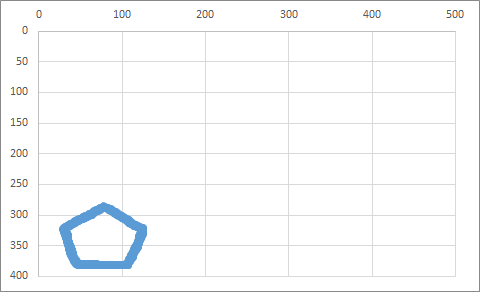

出力結果

エクセル(EXCEL)を使ってグラフにしてみました。
線を構成する各画素の座標(X,Y)が出力されているので、画像と同じようにできています。
